德国HOMA Sanistar PLUS型污水提升器的应用及特点

一、 产品概述:

德国HOMA出品的SanistarPLUS双泵单水箱系列的污水提升器是一种紧凑型大型污水提升装置。配备有大通道大流量的潜水排污泵和容积高达300L的HDPE的集水箱。SanistarPlus单泵系列污水提升器具有品种多,规格全,能够最大程度低满足不同的工艺条件下的污水的收集和排放的需要。一用一备的双泵结构能够确保在人流密集的公共场所使用时万无一失,满足大负荷使用的需要。HOMA的双泵单水箱型SanistarPLus系列的污水提升器常常被安装在污水无法通过重力排放的地下室、地铁或一些位于市政污水管道水平线下的厕所、盥洗盆、淋浴房、油水分离器的污水的收集和提升中。也可以在一些需要排污而排污管道又远离设备的同层污水的收集和排放的场合中安装和使用。

在地下室通过安装德国HOMA出品的SanistarPLUS双泵单水箱系列的污水提升器除了能够有效地收集和排放地下室污水外,还能够有效地杜绝室外的洪水倒灌进入室内,确保地下室环境的安全。

德国HOMA的SanistarPlus双泵系列污水提升器整机具有高达IP68的防护等级,可以在完全浸没的环境中使用,具有全天候的工作特点,可以轻松面对任何复杂环境的挑战。

德国HOMA的SanistarPlus系列双泵单水箱系列污水提升器具有多达5个不同位置和尺寸的进水口,能够同时满足连接不同位置和不同种类的排水设备的污水收集的需要。

二、典型应用:

德国HOMA出品的SanistarPlus系列双泵单水箱系列污水处理装置是新建工程和老式建筑翻新的理想选择。

地下室的卫生间污水的收集和排放

饭店、宾馆、戏院、电影院、商业中心、学校和医院的卫生设施的污水的收集和排放

三、性能参数:

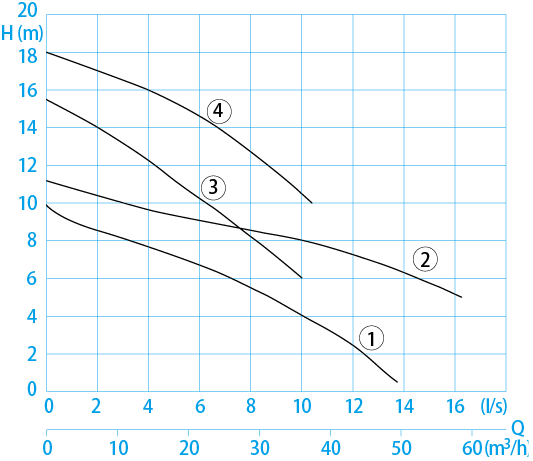

1. 性能曲线:

Sanistar 性能曲线

2. 产品的设计完全符合DIN EN12050-2的标准,并通过LGA权威机构的认证,证书号:No.0220119

3. 主要技术参数:

序号

项目名称

单位

Sanistar PLUS
320W/D

Sanistar PLUS
325D

Sanistar PLUS
330D

Sanistar PLUS
335D

1 输入功率P1 KW 2.3/2.3 3.7 3.0 4.0
2 输出功率P2 KW 1.7/1.7 2.9 2.1 3.3
3 电压 V 230/400 400 400 400
4 额定电流 A 10.7/4.4 6.5 5.1 6.6
5 电机转速 rpm 1450 1450 2900 2900
6 泵的防护等级 - IP68 IP68 IP68 IP68
7 整机的防护等级 - IP68 IP68 IP68 IP68
8 控制箱防护等级 - IP54 IP54 IP54 IP54
9 集水箱总容积 L 300 300 300 300
10 集水箱有效容积 L 120 120 120 120
11 可泵送介质颗粒 mm 45 45 45 45
12 电机绝缘等级 - H级 H级 H级 H级
13 净重 KG 132 148 132 148

4. 主要结构特点:

序号

项目名称

结构特点

1 集水箱 采用纯白色,高品质、高密度HDPE材质,集水箱容积高达300L,尽显德国制造的高端品质
2 叶轮 采用整体铸钢材质铸造而成的涡流型叶轮,具有良好的耐磨性和使用寿命,具有良好的泵送含气及纤维物质的介质的能力。
3 潜水排污泵 双泵结构,一用一备,安全可靠
4 传动轴 采用不锈钢材质、大直径的重载设计
5 止回阀 球形止回阀,空心铁球外覆柔性材质,具有自清洁作用,适合污水输送的最合适的止回阀结构
6 液位控制 采用气压感应式液位控制系统
7 控制箱 全自动控制箱,内设巡检、报警、手动控制功能
8 进出口连接 随机配备进出口柔性橡胶连接管,安装快速、便捷,更具超长的使用寿命,并具有良好的减震效果
9 整机固定 集水箱设置有整体固定结构,随机配送地脚固定螺栓
10 电源插头 随机配备的欧标安全插头,安全、可靠,并具有一定的防水功能
