为下沉式庭院配置雨水泵站
现代的许多的别墅或住宅都会建有下沉式庭院,那么由于庭院位于地面以下,雨水的排放就成为下沉式庭院设计中最重要的环节,排水系统的可靠性就可谓重中之重。如果排水系统失灵,遇到暴,雨水会倒灌进屋雨天气,给地下空间带来重大损失。那么如何才能正确地选用和使用雨水泵呢?如何配置才能最大程度地保障排水系统的可靠呢?下面我们就会对这方面的配置做一个简单的说明:
配置原则:
- 双泵配置,一用一备,轮换启动,水量大时双泵同时启动;
- 全自动控制,带手动控制功能;
- 带有高液位报警,超过最高液位需要报警;
- 水泵采用潜水泵,采用耦合装置联接,方便水泵能取出维护
双泵泵站的安装形式:

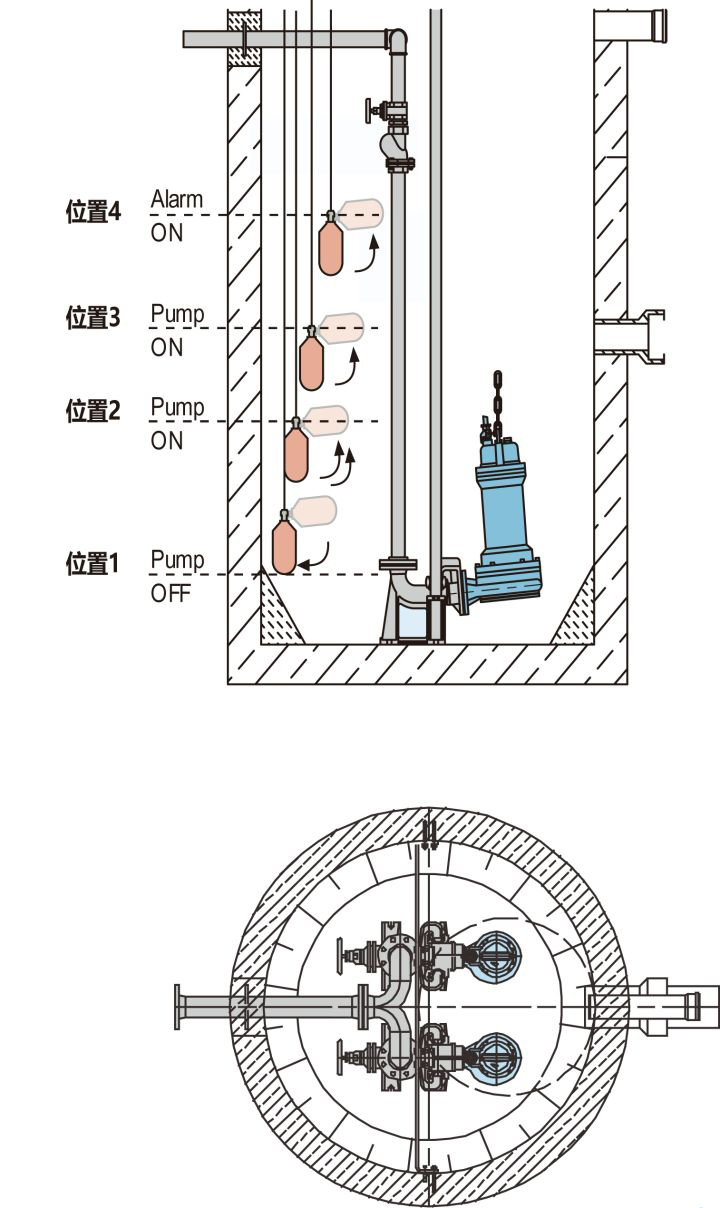

水泵的安装形式见附图所示, 附图中显示的就是通常状态下的双泵结构的泵站的安装形式。其主要的特点是:
- 双泵互为备用,形成一用一备的理想的运行模式,双泵运行时自动切换,当来水量过大时,双泵会同时启动,进入快速排水模式;
- 启停液位可根据实际现场的情况任意设置;
- 设置有高液位报警开关,随时监控水泵运行状态;
- 采用自动耦合支架,水泵可以在不拆除管道的情况下方便的取出或放入
浮球位置说明:
- 浮球在垂直状态时:其接线的状态应该是处于“断开”状态
- 浮球处于浮起的状态时:其接线的状态应该是处于“接通”的状态
浮球在集水坑中的位置及功能说明:
- 位置1:在这个位置是水泵的停止运行的位置,当集水坑中的水位降低到这个位置的时候,水泵就会自动停止运行。一般潜水泵的停止液位应该设定在水泵出口以上正好淹没水泵顶端的位置;
- 位置2:在这个水位是水泵单泵启动的位置,当集水坑中的水位达到这个位置的时候,有一台水泵就会自动启动排水,直到水位的位置到达“位置1”,泵就会停止运行。在这个位置每次启动的水泵是2台水泵轮流顺序启动的。
- 位置3:在这个水位是双泵同时启动的位置,水位达到这个位置就是说明来水过大,单台泵已经来不及排水了(或者是另外一台水泵故障不能运行,造成水位上升),这时备用的一天水泵就会同时启动,形成双泵同时排水的快速排水模式,直至水位达到“位置1”时,双泵就会同时停止。
- 当水位到达“位置4”的时候,控制箱中的报警装置就会启动,发出闪烁和蜂鸣声,提醒用户集水坑中的水位过高,要及时采取措施,查找原因,避免造成更大的损失。(说明水泵的排水能力满足不了进水水量或者由于水泵的故障造成水位的不断上升)
以上是下沉式雨水庭院的雨水泵的配置说明,也满足地下停车场的雨水的排放系统。在配置完全的同时,选用一套可靠、耐用的潜水排污泵站是整个系统中的核心。

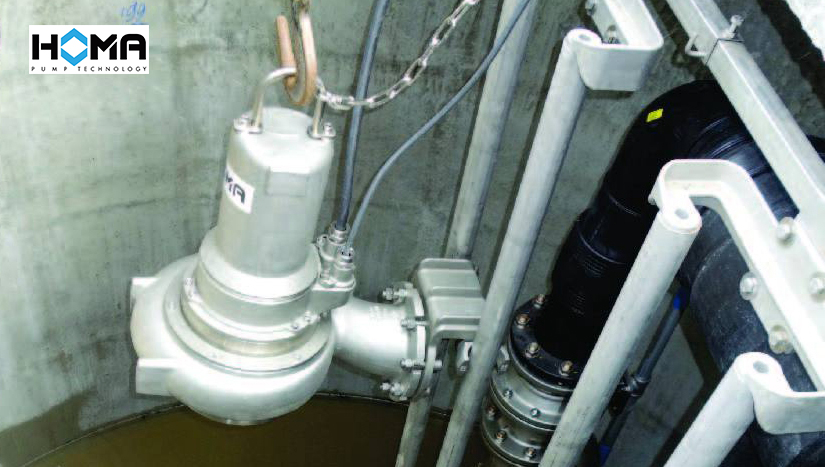

常用的雨水泵可选用HOMA以下系列的产品
